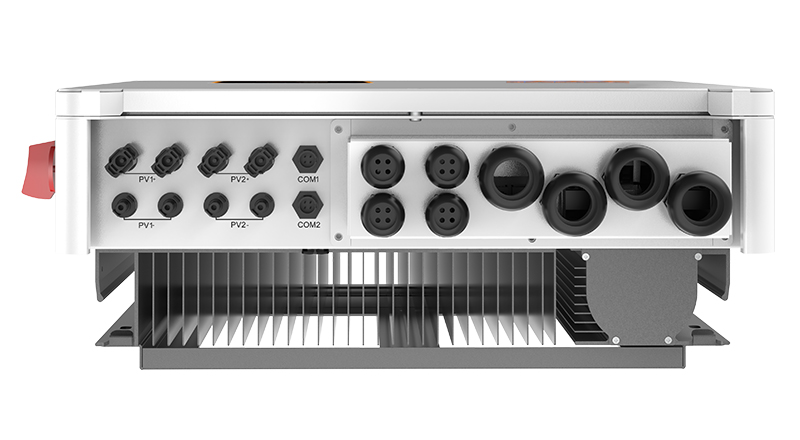

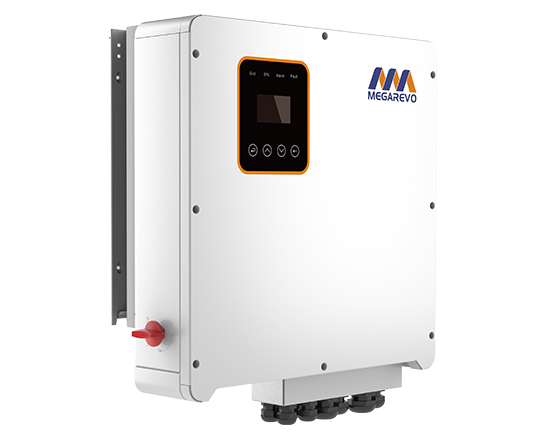

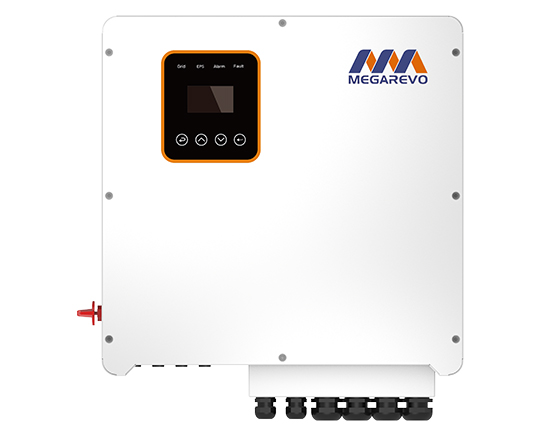

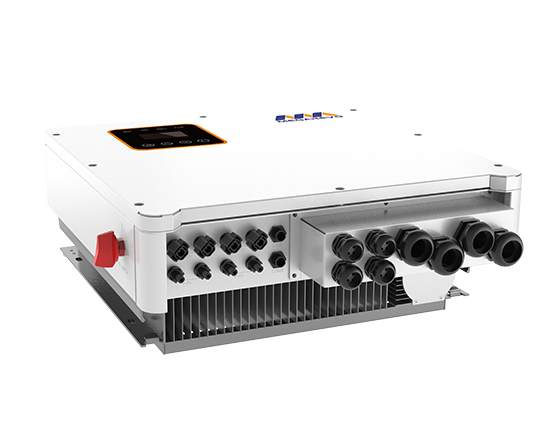

H3系列光储混合逆变器,拥有6Kw,8kW,10kW,12kW以及15kW五个功率规格选择,兼容单相负载和三相负载,支持100%不平衡带载,最大效率可达97.9%。
至少每年降低50%用能成本
在夜间可以使用免费的能源
参与电网削峰填谷, 获得额外的经济收益
在无市电情况下, 维持关键负载运行
支持7*24远程服务
型号 | R6KH3-P | R8KH3-P | R10KH3-P | R12KH3-P | R15KH3-P |
光伏输入参数 | |||||
最大光伏输入功率 (kW) | 9 | 12 | 15 | 18 | 22.5 |
最大光伏输入电压 (V) | 1000 | ||||
最小光伏输入电压 (V) | 125 | ||||
启动电压 (V) | 125 | ||||
MPPT电压范围 (V) | 180~850 | ||||
MPPT满载电压范围 (V) | 250~850 | ||||
额定光伏输入电压 (V) | 600 | ||||
MPPT数量 | 2 | ||||
每路MPPT可接入组串数 | 1/1 | 1/1 | 1/1 | 1/1 | 2/2 |
每路MPPT最大输入电流 (A) | 18/18 | 18/18 | 18/18 | 18/18 | 20/20 |
每路MPPT最大短路电流 (A) | 25/25 | 25/25 | 25/25 | 25/25 | 30/30 |
电池输入参数 | |||||
电池类型 | 锂电池/铅酸 | ||||
最大充/放电功率 (kW) | 6.6 | 8.8 | 11 | 13.2 | 16.5 |
电池电压范围 (V) | 150~550 | ||||
满载电池电压范围 (V) | 180-550 | 230-550 | 285-550 | 340-550 | 425-550 |
最大充/放电电流 (A) | 50/50 | ||||
额定充/放电电流 (A) | 40/40 | ||||
电池充电策略 | 自适应BMS | ||||
BMS通信 | CAN | ||||
交流输出参数 (电网侧) | |||||
额定输出功率 (kW) | 6 | 8 | 10 | 12 | 15 |
最大视在输出功率 (kVA) | 6.6 | 8.8 | 11 | 13.2 | 16.5 |
最大视在输入功率 (kVA) | 13.2 | 17.6 | 22 | 26.4 | 33.3 |
额定电网电压 (V) | 220 / 380; 230 / 400 | ||||
电网电压范围 (V) | 187~264.5 | ||||
电网输入电压 (V) | 380; 400 | ||||
额定电网频率 (Hz) | 50/60 | ||||
电网频率范围 (Hz) | 45-55 / 55-65 | ||||
额定输出电流 (A) | 8.7 | 11.5 | 14.4 | 17.3 | 21.7 |
最大交流输出电流 (A) | 9.5 | 12.7 | 15.9 | 19.1 | 23.8 |
功率因数 | >0.99 (0.8超前~0.8滞后) | ||||
THDi | <3% | ||||
电网类型 | 3L+N+PE | ||||
交流输出参数 (后备电源) | |||||
额定输出功率 (kW) | 6 | 8 | 10 | 12 | 15 |
最大视在功率 (kVA) | 6.6 | 8.8 | 11.1 | 13.2 | 16.5 |
额定输出电压 (V) | 220 / 380; 230 / 400 | ||||
额定输出频率 (Hz) | 50/60 | ||||
额定输出电流 (A) | 8.7 | 11.5 | 14.4 | 17.3 | 21.7 |
最大交流输出电流 (A) | 9.5 | 12.7 | 15.9 | 19.1 | 23.8 |
过载能力 | ≥110%, 10mins;≥120%, 1.25mins;≥150%, 20ms | ||||
并离网切换时间 (ms) | <10 | ||||
THDu | <2% | ||||
保护 | |||||
支持的保护 | 光伏极性反接保护、防孤岛保护、接地故障保护、电池反接保护、漏电流保护、 绝缘阻抗检测、负载输出短路保护、交流欠压保护、交流输出过流保护、交流过压保护 | ||||
过电压等级 | 直流侧: Type II / 交流侧: Type III | ||||
认证和标准 | |||||
认证 | IEC 61000-6-1/-2/-3/-4, IEC 61000-3-11, IEC61000-3-12; EN 62109-1, EN 62109-2; EN50549-1; EN50549-10; EN50438; G98/G99:2022; VDE-AR-N 4105:2018; CEI 0-21:2022; C10/11; Rfg:2016/NC Rfg:2018/PTPiREE:2021; NRS 097-2-1:2017; Hungary; NTS V2.1:2021-07&UNE217002:2020&UNE217001:2020; NA/EEA-NE7 – CH 2020; OVE Directive R 25:2020, TOR Erzeuger Type A V1.2; TR3.3.1:2019;ANRE228; ANRE228; NA/EEA-NE7; PPDS:2022 for A1&A2; RS 097-2-1 :2017; OVE Directive R 25:2020, TOR Erzeuger Type A V1.2; EIFS 2018:2 | ||||
常规参数 | |||||
防护等级 | IP65 | ||||
工作温度范围 (℃) | -25~+60 | ||||
冷却方式 | 自然冷却 | ||||
相对湿度 | 0-95% | ||||
工作海拔高度 (m) | 4,000(2,000米以上降额) | ||||
尺寸W*D*H (mm) | 566 x 593.5 x 219.5 | ||||
重量 (kg) | 32 | ||||
拓扑结构 (太阳能/电池) | 无变压器 / 无变压器 | ||||
噪音 (dB) | <45 | ||||
显示和通信 | |||||
显示屏 | 黑白屏 | ||||
通讯 | RS485,CAN,WiFi |
