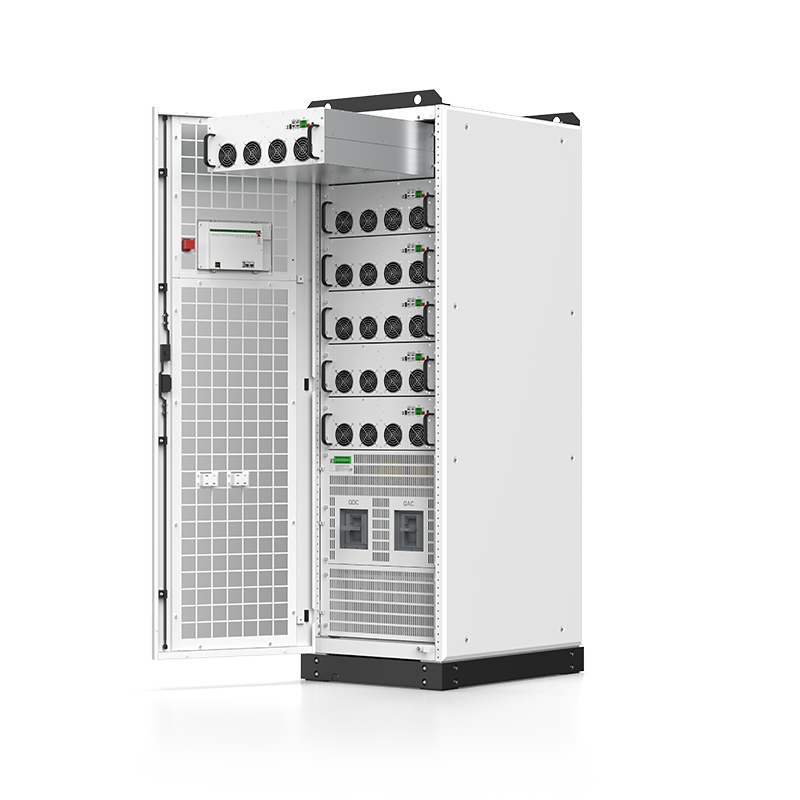

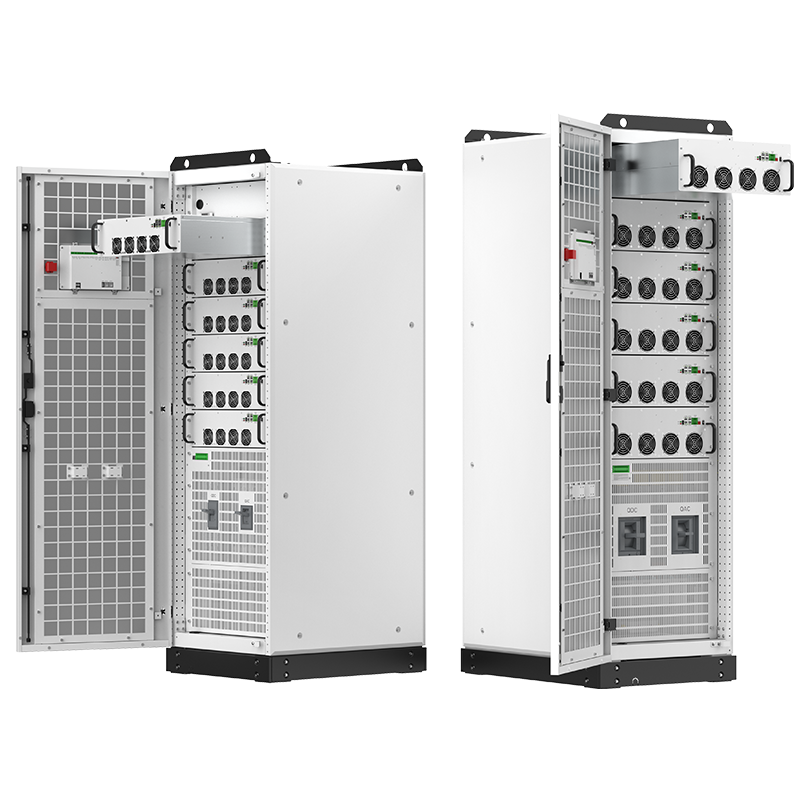

PMAE系列整机模块变流器专为并网应用设计,产品采用预装式标准机柜设计,由PMA标准功率模块、电气配电、10寸智能屏 、EPO开关等组成。支持灵活增减容量,单柜功率等级涵盖 50kW~630kW,最大可4个柜扩展,实现单系统1MW。支持单路和多分支输入技术,功率模块和电气配电可按需灵活配置降低建设成本,快速实现交直流双向能量转换。
削峰填谷
需量控制
应急供电
动态扩容
型号 | PMAE0150 | PMAE0200 | PMAE0250 | PMAE0300 | PMAE0350 |
直流侧参数 | |||||
模块数量 | 3 | 4 | 4 | 5 | 6 |
直流工作电压范围 (V) | 600~950 | ||||
直流满载电压范围 (V) | 650~900 | ||||
最大直流电流 (A) | ±257 | ±344 | ±430 | ±515 | ±600 |
稳压精度 | ±1%(额定电压) | ||||
稳流精度 | ±2%(额定电流) | ||||
交流侧参数 | |||||
额定交流功率 (kW) | 150 | 200 | 250 | 300 | 350 |
最大交流功率 (kVA) | 165 | 220 | 275 | 330 | 385 |
电网类型 | 3W+PE | ||||
额定交流电压 (V) | 400 | ||||
额定交流电流 (A) | 216 | 288 | 360 | 433 | 505 |
最大交流电流 (A) | 238 | 318 | 396 | 476 | 555 |
THDi | <3%(额定功率) | ||||
额定电压/电压范围 (V) | 400±15%(根据当地标准) | ||||
额定频率/频率范围 (Hz) | 50±5 / 60±5(根据当地标准) | ||||
功率因数/调节范围 | >0.99; -1~ +1 | ||||
通信参数 | |||||
人机交互 | 10.1英寸触摸屏 | ||||
通信接口 | 以太网/RS485/CAN | ||||
BMS通信 | RS485/CAN(可选) | ||||
EMS通信 | RS485/以太网(可选) | ||||
保护参数 | |||||
过电压等级 | 直流侧: type II / 交流侧: type III | ||||
保护等级 | Class I | ||||
直流短路保护 | 断路器 | ||||
交流短路保护 | 断路器 | ||||
绝缘阻抗检测 | 集成 | ||||
交流继电器自动检测 | 集成 | ||||
常规参数 | |||||
最大效率 | 98.5% | ||||
充/放电切换时间 (ms) | <20 | ||||
相对湿度 | <95%(无冷凝) | ||||
工作温度范围 (℃) | -30~+60(>45降额) | ||||
存储温度范围 (℃) | -40~+70 | ||||
最高工作海拔 (m) | 5,000(>3,000降额) | ||||
防护等级 | IP20 | ||||
冷却方式 | 风冷 | ||||
直流端口 | 快速连接器(支持热插拔) | ||||
交流端口 | 快速连接器(支持热插拔) | ||||
尺寸W*D*H (mm) | 600*750*1,800 | ||||
重量(kg) | 290 | 320 | 320 | 350 | 380 |
型号 | PMAE0315 | PMAE0420 | PMAE0525 | PMAE0630 |
直流侧参数 | ||||
模块数量 | 3 | 4 | 5 | 6 |
工作直流电压范围(V) | 600~950 | |||
直流满载电压范围 (V) | 650~900 | |||
最大直流电流 (A) | ±541 | ±722 | ±902 | ±1082 |
稳压精度 | ±1%(额定电压) | |||
稳流精度 | ±2%(额定电流) | |||
交流侧参数 | ||||
额定交流功率 (kW) | 315 | 420 | 525 | 630 |
最大交流功率 (kVA) | 347 | 462 | 578 | 693 |
电网类型 | 3W+PE | |||
额定交流电压 (V) | 400 | |||
额定交流电流 (A) | 455 | 606 | 758 | 909 |
最大交流电流 (A) | 500 | 667 | 834 | 1000 |
THDi | <3%(额定功率) | |||
额定电压/电压范围 (V) | 400±15%(根据当地标准) | |||
额定频率/频率范围 (Hz) | 50±5 / 60±5(根据当地标准) | |||
功率因数/调节范围 | >0.99; -1~ +1 | |||
通信参数 | ||||
人机交互 | 10.1英寸触摸屏 | |||
通信接口 | 以太网/RS485/CAN | |||
BMS通信 | RS485/CAN(可选) | |||
EMS通信 | RS485/以太网(可选) | |||
保护参数 | ||||
过电压等级 | 直流侧: type II / 交流侧: type III | |||
防护等级 | Class I | |||
直流短路保护 | 隔离开关+熔断器 | |||
交流短路保护 | 断路器 | |||
绝缘阻抗检测 | 集成 | |||
交流继电器自动检测 | 集成 | |||
常规参数 | ||||
最大效率 | 98.5% | |||
充/放电切换时间 (ms) | <20 | |||
相对湿度 | <95%(无冷凝) | |||
工作温度范围 (℃) | -30~+60(>45降额) | |||
存储温度范围 (℃) | -40~+70 | |||
最高工作海拔 (m) | 5,000(>3,000降额) | |||
防护等级 | IP20 | |||
冷却方式 | 风冷 | |||
直流端口 | OT/DT端子 | |||
交流端口 | OT/DT端子 | |||
尺寸W*D*H (mm) | 600*850*1,950 | |||
重量(kg) | 340 | 390 | 440 | 480 |
